Dobór średnicy komina
Poniżej zamieszczone diagramy umożliwiają dobór średnicy komina w zależności od typu kotła, jego mocy znamionowej oraz efektywnej wysokości komina. Prawidłowo określona średnica komina do współpracującego kotła (paleniska) jest warunkiem jego prawidłowej pracy.
1. Gaz ziemny
Kocioł gazowy (atmosferyczny) z palnikiem bez dmuchawy, temperatura gazów wylotowych za przerywaczem ciągu tw ≥ 120°C i < 140°C.
2. Gaz ziemny
Kocioł grzewczy z zapotrzebowaniem na ciąg i palnikiem z dmuchawą. Temperatura gazów wylotowych na końcu kotła tw ≥140°C i <190°C.
3. Gaz ziemny
Kocioł nadciśnieniowy. Temperatura gazów wylotowych na końcu kotła tw ≥ 100°C i <140°C.
4. Olej opałowy
Kocioł grzewczy z zapotrzebowaniem na ciąg i palnikiem z dmuchawą. Temperatura gazów wylotowych na końcu kotła tw ≥140°C i >190°C.
5. Olej opałowy
Kocioł nadciśnieniowy. Temperatura gazów wylotowych na końcu kotła tw ≥ 140°C i <190°C.
6. Spalanie drewna
Kocioł grzewczy z zapotrzebowaniem na ciąg. Temperatura gazów wylotowych na końcu kotła tw = 200°C ÷ 240°C.
7. Spalanie węgla
Kocioł grzewczy z zapotrzebowaniem na ciąg. Temperatura gazów wylotowych na końcu kotła tw = 200°C ÷ 240°C.
8. Otwarte kominki
Temperatura gazów wylotowych na końcu kotła tw = 80°C.

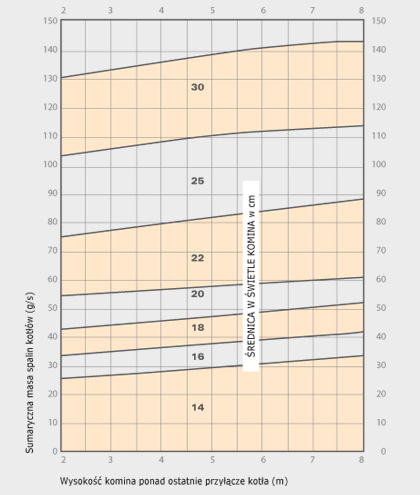

9. Gaz ziemny
Kotły gazowe z zamkniętą komorą spalania (niekondensacyjne) o różnych mocach nominalanych (masach spalin).
Wysokość geodezyjna 150 m npm.
10. Gaz ziemny
Kotły gazowe z zamkniętą komorą spalania (niekondensacyjne) o różnych mocach nominalanych (masach spalin).
Wysokość geodezyjna 350 m npm.
11. Gaz ziemny
Kotły gazowe z zamkniętą komorą spalania (niekondensacyjne) o różnych mocach nominalanych (masach spalin).
Wysokość geodezyjna 600 m npm.
