aprobata techniczna AT-15-6524/2004
Komin Uniwersal jest konstrukcją trójwarstwową , montowany jest z seryjnie produkowanych , prefabrykowanych , dokładnie do siebie dopasowanych elementów .

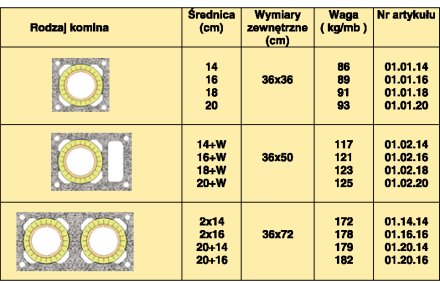

Podstawowe elementy komina :
Pustaki zewnętrzne zostały wykonane z betonu lekkiego opartego na keramzycie.
W narożnikach pustaków zostały uformowane kanały przez które w sposób ciągły przepływa powietrze celem wietrzenia izolacji z wełny mineralnej.
Powietrze przepływa w kanałach z dołu od kratki przewietrzającej do góry przejmując oddaną przez komin wilgoć i transportuje ją przez mankiet kompensacyjny do atmosfery .Takie rozwiązanie zapobiega gromadzeniu się wilgoci w kominie i zapewnia utrzymanie wysokiej izolacyjności wełnie mineralnej .
Okrągła rura szamotowa charakteryzująca się wysoką odpornością termiczną i wyjątkową kwasoodpornością . Poszczególne elementy szamotowe łączone są między sobą na złącze typu pióro - wpust wypełnione kitem kwasoodpornym .
Typowy wkład szamotowy komina składa się z rur wysokości 33 cm , trójnika wyczystki i spalin o wysokości 66 cm oraz kształtki ścieku kondensatu.
Trójniki spalin w wykonaniu 90 i 45 °.
Pomiędzy pustakiem a rurą znajduje się izolacja w postaci płyt z wełny mineralnej odpornej na wysoką temperaturę. Płyty wełny są profilowane z klinowymi nacięciami ułatwiając dobre dopasowanie wełny na zewnętrznej powierzchni rur szamotowych .
Konieczne do budowy komina drobne ale niezbędne elementy znajdują się w tzw. pakiecie montażowym.
Elementy pakietu montażowego komina Uniwersal :
